不同的驱动板上type-c接口有什么区别？ 明思锐显示屏方案商告诉你。根据不同客户对驱动板的功能需求，对应type-c接口的功能和在板上的引脚定义也并不一致 。

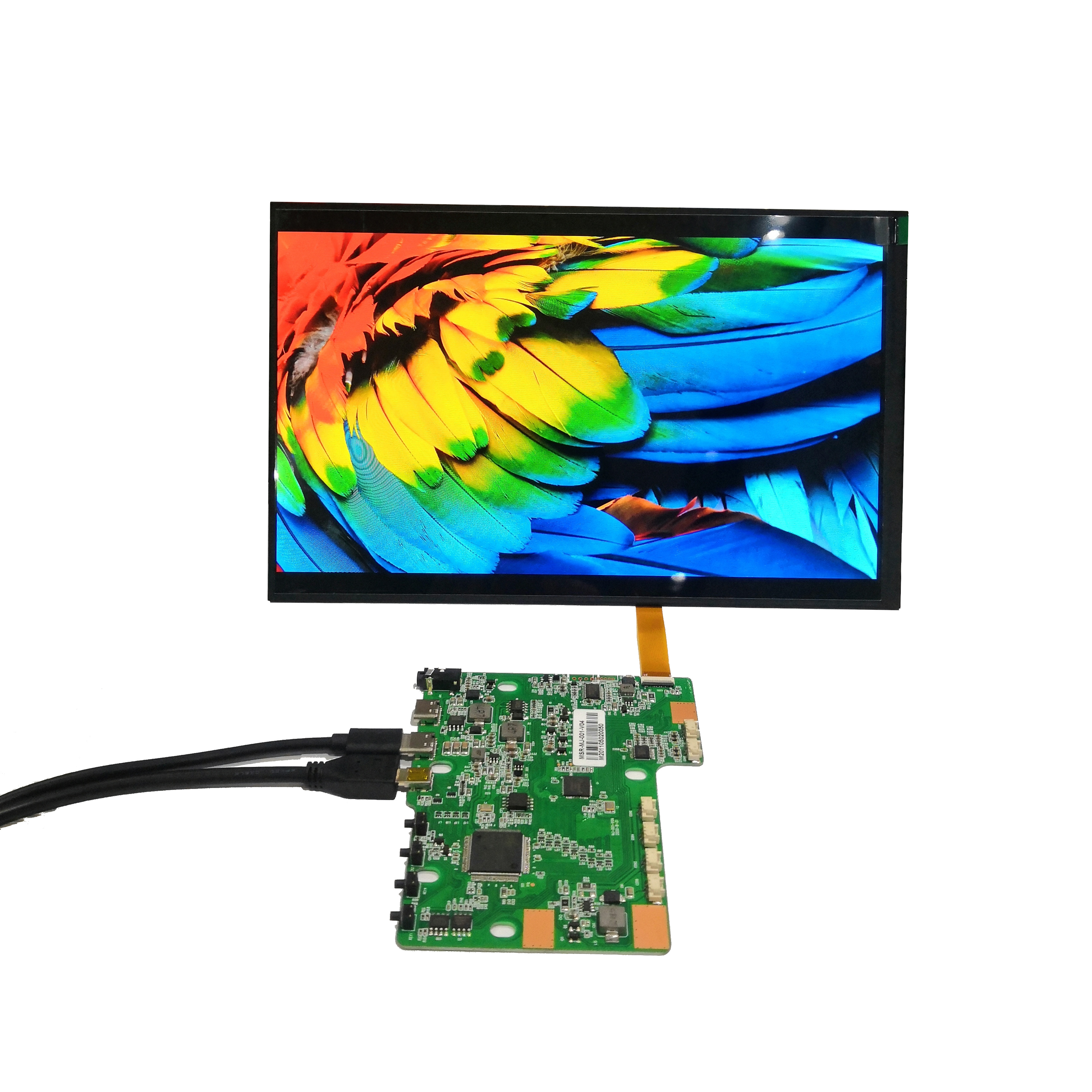

先看看这款方案上的type-c接口功能，连接电脑上的type-c接口，到这上面的C口，可以给屏传输视频信号和音频信号，支持 USB 传输，检测手写输入外设，在给屏供电的同时，另一个C口还可以给电脑充电。

再来看看这块板子上的type-c接口功能：这款方案的C口一个只能供电给屏，输入12V电压，另一个只能输出 5V 电压，视频输入则是依靠hdmi接口。

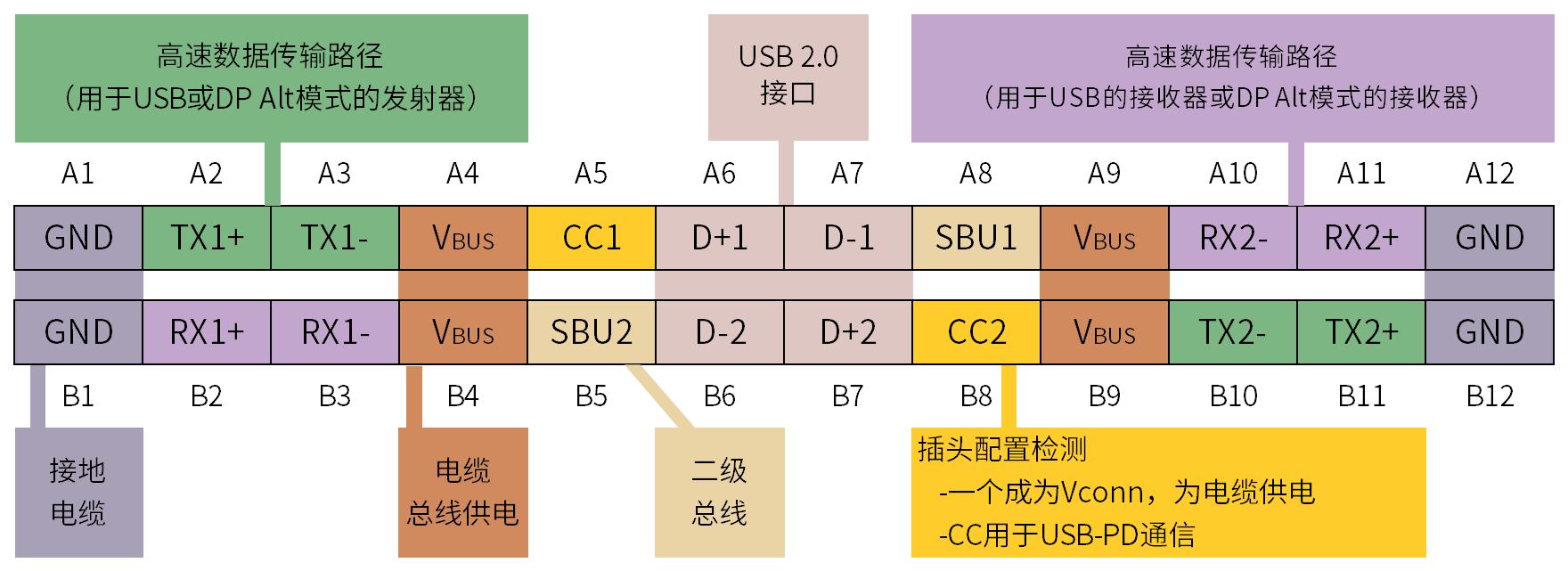

别看上面两款方案的type-c接口功能相差如此之大，可实际上使用的硬件却是同一款type-c。因为工程师使用的引脚不同，才造成这个结果。标准的type-c接口引脚定义一共24pin：首尾都是接地电缆，其次是高速数据传输路径，一个发射端，一个接收端。再就是电缆总线供电，总线之后是二级总线，二级总线对面是插口检测，可以检测到 USB-PD通信，并且为电缆供电。中间两组是USB2.0 ，加上TX和 RX 四组定义就是USB3.0 。第一个方案在板上使用了所有的引脚，而第二个方案只是引用了部分引脚。
