明思锐显示屏方案商告诉你TTL信号接口分类

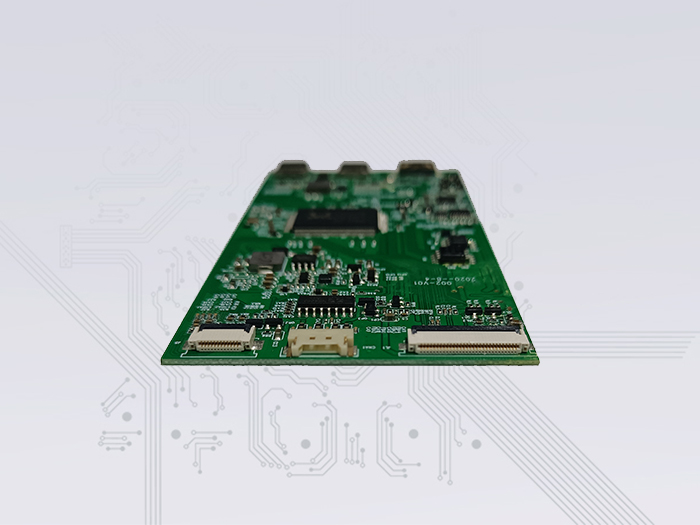

明思锐显示屏方案商告诉你TTL信号接口分类，TTL接口属于并行方式传输数据的接口，采用这种接口时不必在液晶显示器的驱动板端和液晶面板端使用专用的接口电路，而是由驱动板主控芯片输出的TTL数据信号经电缆线直接传送到液晶面板的输入接口。由于TTL接口信号电压高、连线多、传输电缆长。因此，电路的抗干扰能力比较差，而且容易产生电磁干扰（EMI）。

1、单路（或单通道）6bit TTL输出接口

这种接口电路中，采用单路方式传输，每个基色信号采用6bit数据（R0～R5，G0～G5，B0～B5），由于基色RGB数据为18bit，因此，也称18位或18bit TTL接口。

2、双路6bit TTL输出接口

这种接口电路中，采用双路方式传输。每个基色信号采用6bit数据（奇路为0RO～OR5，OG0～OG5，OB0～OB5。偶路为ERO～ER5，EG0～EG5，EB0～EB5），由于基色RGB数据为36bit，因此，也称36位或36bit TTL接口。

3、单路8bit TTL输出接口

这种接口电路中，采用单路方式传输，每个基色信号采用8bit数据（R0～R7，G0～G7，B0～B7），由于基色RGB数据为24bit，因此，也称24位或24bit TTL接口。

4、双路8bit TTL输出位接口

这种接口电路中，采用双路方式传输，每个基色信号采用8bit数据（奇路为OR0～OR7，OG0～0G7，OB0～OB7。偶路为ER0～ER7，EG0～EG7，EB0～EB7），由于基色RGB数据为48bit，因此，也称48位或48bit TTL接口。
