32寸屏超高清显示驱动方案

该方案通过DC12V供电，有三个信号输入接口，分别为两个TYPE-C接口及一个HDMI接口，主要由支持HDMI和TYPE-C输出的电脑或支持TYPE-C的手机提供信号，通过驱动板输出给显示屏面板，实现4K高清视频显示。

• 认证测试

  3C，HDMI，TYPE-C，4K/8K，基础测试，降额测试，兼容性测试，环境测试

• 结构

  pcb厚度1.2mm，立式输入端口

• 显示屏

  32寸，3840*2160@60HZ，edp信号，驱屏电压10v，信号接口30pin

• 信号接口

  HDMI-1，TYPE-C-1，TYPE-C-2

• 说明一

  显示器TPYE-C数据口连接，TPYE-C接口笔记本电脑（如MAC系统 MacBook MacBook pro 13.3 MacBook pro 15，IOS 系统 IPD2018 ， Windows 系统 华为MateBook MateBook pro MateBook x等），TPYE-C接口安卓手机/游戏机（如华为P20/P30/P40 MATE 10 MATE 20 MATE 30，三星S8，SWITCH等）显示屏可以拓展屏幕，并实现USB2.0/HDMI/音频协议传输。

• 说明二

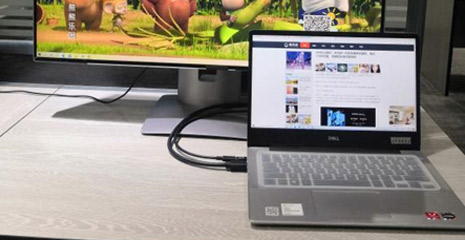

  显示器TPYE-C口或HDMI接口连接笔记本电脑TYPEC接口或HDMI接口 或者台式机HDMI接口，显示屏可以拓展屏幕或者当主屏幕使用 。

【优势一】：TYPE-C接口可以给电脑或手机反向供电

【优势二】：根据输入源（如手机）的方向，旋转输入源可以同步旋转屏的显示方向

【优势三】：在HDMI模式下，支持最新的HDMI2.0 (6GHz)

【优势四】：支持从4:3到16:9或从16:9到4:3的非线性伸缩

【优势五】：可通过USB-C拓展支持USB-C接口的外设，如键盘鼠标等

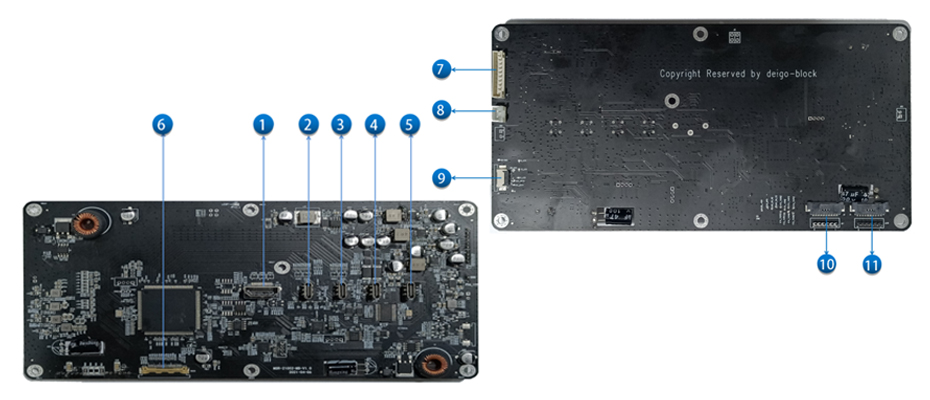

• 1 HDMI接口
• 2 TYPE-C接口
• 3TYPE-C接口
• 4USB-C接口
• 5USB-C接口
• 6EDP 30PIN 信号输出
• 7DC 12V接口2
• 8风扇接口
• 9按键板接口
• 10背光接口
• 11背光接口
