4K液晶监视器驱动方案

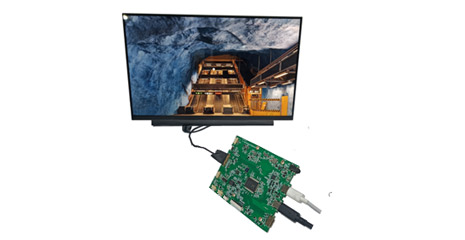

该方案通过PD12V供电，支持TYPE-C一线通，有三个信号输入接口，分别为两个TYPE-C接口及一个HDMI接口，主要由支持HDMI和TYPE-C输出的电脑或支持TYPE-C的手机提供信号，通过驱动板输出给显示屏面板，实现4K高清视频显示。

• 认证测试

  3C，HDMI，TYPE-C，4K/8K，基础测试，降额测试，兼容性测试，环境测试

• 结构

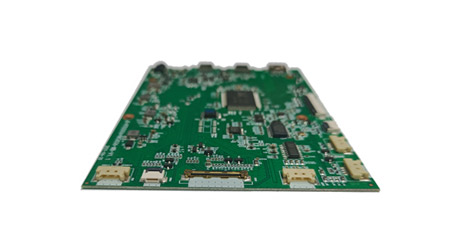

  pcb厚度1.2mm，卧式输入端口

• 显示屏

  3840*2160@60HZ，edp信号，驱屏电压12v，信号接口40ping

• 信号接口

  HDMI-1，TYPE-C-1，TYPE-C-2

• 说明一

  显示器TPYE-C数据口连接，TPYE-C接口笔记本电脑（如MAC系统 MacBook MacBook pro 13.3 MacBook pro 15 ， IOS 系统 IPD2018 ， Windows 系统 华为MateBook MateBook pro MateBook x 等），TPYE-C接口安卓手机/游戏 机（如华为P20/P30/P40 MATE 10 MATE 20 MATE 30,三星S8，SWITCH等）显 示屏可以拓展屏幕，并实现USB3.0/HDMI/音频协议传输。

• 说明二

  显示器TPYE-C口或HDMI接口连接笔记本电脑TYPEC接口或HDMI接口 或 者台式机HDMI接口，显示屏可以拓展屏幕或者当主屏幕使用

【优势一】：预留的触摸接口，连接触摸模块后支持屏幕触摸功能

【优势二】：预留的喇叭接口，连接喇叭模块后可以做内置音响

【优势三】：双TYPE-C接口都支持一线通，接入PD电源可以通过TYPE-C给输入源反向供电

【优势四】：支持拓展鼠标，键盘，U盘，机械硬盘，固态硬盘

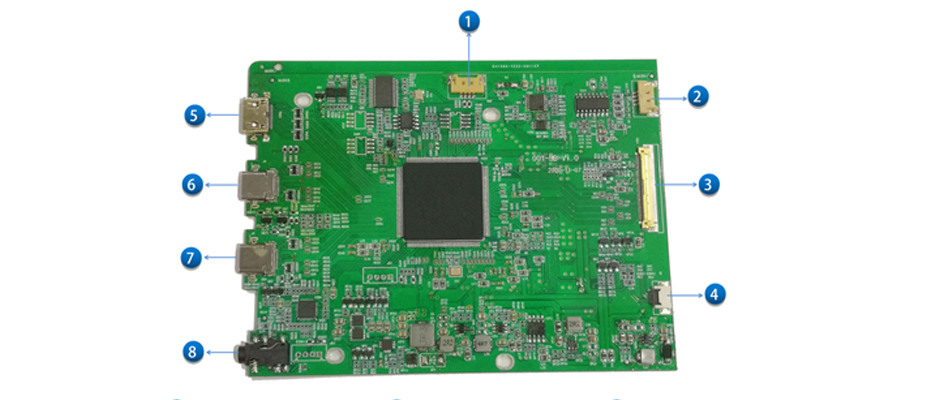

• 1 USB接口
• 2 喇叭接口
• 3Edp接口
• 4按键板接口
• 5HDMI接口
• 6Typec接口1
• 7Typec接口2
• 83.5mm耳机接口
