8k显示器驱动板方案（二）

该显示驱动板为8KVBO屏幕显示驱动控制板，该驱动板采用RTD2739芯片, 支持两路HDMI2.1，支持两路DP2.0，支持一路type-c 输入超高清视频数据信号，支持8K 32 LANE VBO信号输出 ，按键红外控制（外接按键红外小板）支持音量加减、亮度加减、通道切换功能。

• 认证测试

  3C，HDMI，DP，TYPE-C,基础测试，降额测试，兼容性测试，环境测试

• 结构

  pcb厚度1.6mm，卧式输入端口，长度=245mm，宽度=136mm

• 显示屏

  UHD，7680*4320@60HZ，V-by-one信号,驱屏电压12v，双信号接口51pin

• 信号接口

  HDMI-1，HDMI-2，DP-1，DP-2，TYPE-C

• 说明一

  显示器DC电源口接入12V电源，HDMI、DP数据口连接，HDMI、DP、TYPE-C接口笔记本电脑，HDMI接口电视盒子/游戏机（如Apple TV，小米盒子4S Pro，SWITCH等），DP接口电脑显示屏可以拓展屏幕，并实现USB3.0/HDMI2.1/DP2.0音视频协议传输。

• 说明二

  支持遥控器红外无线连接（外接按键红外小板），支持耳机、喇叭功能。

【优势一】：预留的耳机接口，连接耳机后可以播放声音

【优势二】：预留的按键红外控制接口，连按键红外小板之后可以支持红外遥控器功能

【优势三】：双HDMI、双DP、一路TYPE-C接口都支持音视频数据输入，接入12v电源可以通过DC接口给屏幕供电

【优势四】：输出视频信号最大可支持7680*4320 @60hz

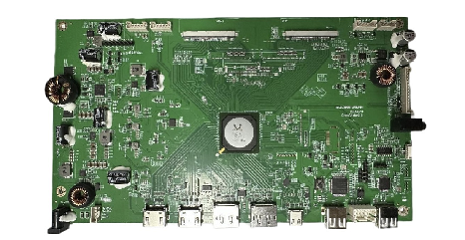

• 1DC 12V
• 2HDMI接口1

• 3HDMI接口2

• 4DP接口1
• 5DP接口2

• 6TYPPE-C接口
• 7USB升级接口
• 8USB HUB
• 9喇叭插座
• 10耳机插座
• 11按键红外输入插座
• 1212V背光控制插座1
• 1312V背光控制插座2

• 14VBYONE屏接口1
• 15VBYONE屏接口2
• 16屏供电插座1
• 17屏供电插座2
• 18屏供电选择插座
