便携屏驱动板方案

返回列表 来源: 发布日期: 2022.02.18

项目介绍

Project introduction

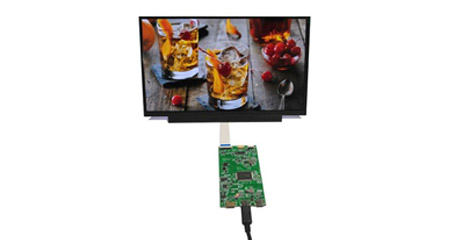

该方案通过PD12V供电,支持TYPE-C一线通,有三个信号输入接口,分别为两个TYPE-C接口及一个HDMI接口,主要由支持HDMI和TYPE-C输出的电脑或支持TYPE-C的手机提供信号,通过驱动板输出给显示屏面板,实现1080P高清视频显示。

项目需求

Project requirements
  • 认证测试

    3C,HDMI,TYPE-C,4K/8K,基础测试,降额测试,兼容性测试,环境测试

  • 结构

    pcb厚度1.2mm,卧式输入端口

  • 显示屏

    FHD,1920*1080@60HZ,edp信号,驱屏电压12v,信号接口30pin

  • 信号接口

    HDMI-1,TYPE-C-1,TYPE-C-2

方案说明

Project requirements
    便携屏驱动板方案说明
  • 说明一

    显示器TPYE-C电源口接入PD电源,TPYE-C数据口连接,TPYE-C接口笔记本电脑(如MAC系统 MacBook MacBook pro 13.3 MacBook pro 15 , IOS 系统 IPD2018 , Windows 系统 华为MateBook MateBook pro MateBook x等),TPYE-C接口安卓手机/游戏机(如华为P20/P30/P40 MATE 10 MATE 20 MATE 30,三星S8,SWITCH等)显示屏可以拓展屏幕,并给电脑充电,并实现USB2.0/HDMI/音频协议传输。

  • 说明二

    显示器TPYE-C电源口不接入电源,TPYE-C数据口连接,TPYE-C接口笔记本电脑(如MAC系统 MacBook MacBook pro 13.3 MacBook pro 15 , IOS 系统 IPD2018 , Windows 系统 华为MateBook MateBook pro MateBook x 等),TPYE-C接口安卓手机/游戏机(如华为P20/P30/P40 MATE 10 MATE 20 MATE 30,三星S8,SWITCH等)显示屏可以拓展屏幕,并实现USB2.0/HDMI/音频协议传输。

  • 说明三

    显示器TPYE-C电源口接入PD电源 HDMI接口连接笔记本电脑HDMI接口 或者台式机HDMI接口,显示屏可以拓展屏幕或者当主屏幕使用

  • 说明四

    内置2PCS音响

方案优势

Program advantages
便携屏驱动板方案优势

【优势一】:预留的喇叭接口,连接喇叭模块后可以做内置音响

【优势二】:双TYPE-C接口都支持一线通,接入PD电源可以通过TYPE-C给输入源反向供电

便携屏驱动板方案优势

【优势三】:功能端口模式,两层速度链接支持HBR(2.7GHZ,RBR(1.62GHZ)

产品展示

Product display
    便携屏驱动板方案-产品展示

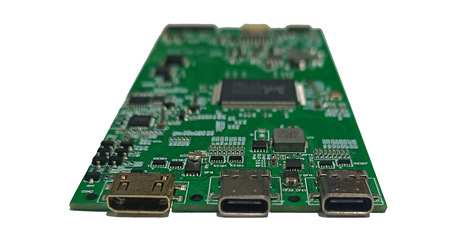

  • 1 TYPE-C接口1
  • 2 TYPE-C接口2
  • 3HDMI接口
  • 4按键接口
  • 5喇叭接口
  • 630PIN 线屏接口
