魔镜显示驱动方案

返回列表 来源: 发布日期: 2022.02.18

项目介绍

Project introduction

该方案电源输入为12V3A,同时提供5V电压输出,支持HDMI输入,主要由支持HDMI输出的电脑或支持HDMI的设备提供信号,通过驱动板输出给显示屏面板。

项目需求

Project requirements
  • 认证测试

    3C,HDMI,基础测试,降额测试,兼容性测试,环境测试

  • 结构

    pcb厚度1.2mm,卧式输入端口

  • 显示屏

    800*1280@60HZ,edp信号,驱屏电压10v,信号接口31pin

  • 信号接口

    HDMI(其他接口:TYPE-C电源12V输入,TYPE-C供电5V输出)

方案说明

Project requirements
    魔镜显示驱动方案说明
  • 说明一

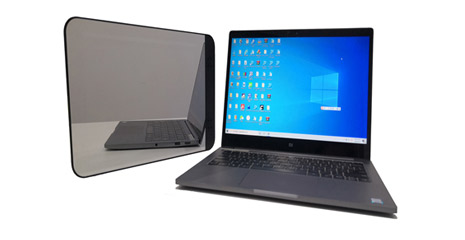

    显示器HDMI接口连接笔记本电脑HDMI接口,树莓派HDMI接口或者台式机HDMI接口,显示屏可以拓展屏幕或者当主屏幕使用。

  • 说明二

    显示器内置四个LED灯和一对喇叭,控制按键可以调节灯光和喇叭声音。

方案优势

Program advantages
魔镜显示驱动方案优势

【优势一】:兼容HDMI 1.4的数字输入接口与HDCP1.4

【优势二】:HDMI模式下,HDMI音频允许传输到12S/SPDIF输出

魔镜显示驱动方案优势

【优势三】:支持DVI 1.0以及Freesync

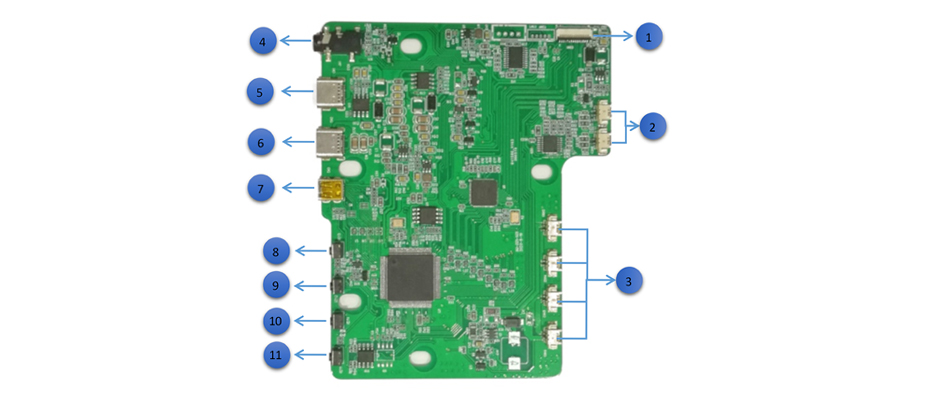

产品展示

Product display
    魔镜显示驱动方案-产品展示
  • 1 MIPI屏接口
  • 2 喇叭接口*2
  • 3LED灯接口*4
  • 4耳机接口
  • 5Typec5v输出
  • 6Typec12v输入
  • 7HDMI接口
  • 8音量/亮度-按键
  • 9音量/亮度+按键
  • 10LED灯开关/Back按键
  • 11Power/Menu按键
